ESCAAS应用-弹丸撞击模拟
6

采用OTM方法进行弹丸撞击模拟

板材: 铝合金6061-T6;

弹丸: 钢S2;

冲击速度: 100m/s~10km/s;

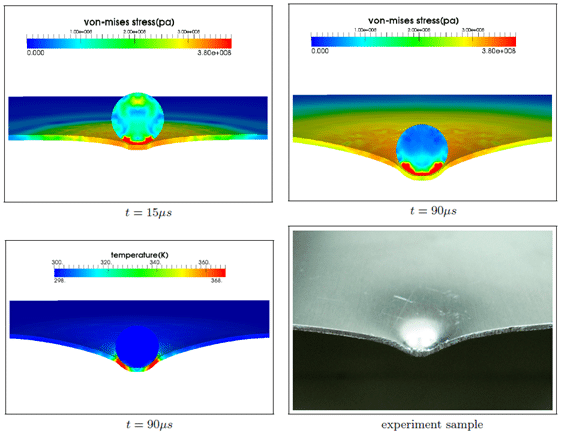

S2 Tool 钢弹丸以106m/s的速度撞击0.8mm的Al6061-T6铝板。

试验结果与数值模拟结果的比较,数值模拟精确的描述了铝板的变形,以及铝板的防护作用。图中显示von-mises应力在变形构型中的分布,没有穿透。

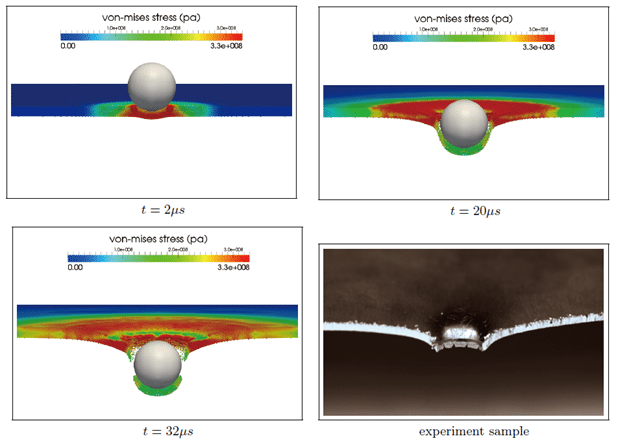

S2 Tool 钢弹丸以370m/s的速度撞击1.6mm的Al6061-T6铝板

数值模拟精确的描述了铝板的变形过程,以及铝板的防护作用。图中显示von-mises应力在变形构型中的分布,铝板的穿透模式为plugging。
