快速冲压成型与下料优化仿真软件FormingSuite
快速冲压成型与下料优化仿真软件FormingSuite
产品详情

加拿大材料成形科技有限公司(Forming Technologies Inc,简称FTI是全球领先的钣金零部件冲压件可行性分析,成本优化分析,冲压工艺及模具设计的软件解决方案供应商,得益于20多年的工程经验积累和现代有限元技术的发展,发布了新一代的冲压成形工艺模拟分析软件Forming Suite Professional。现在第一次,FTI公司将所有三个求解器集成在一个协作环境中,可快速准确确定冲压件成形性问题,在冲压件研发的早期阶段预测产品设计中的问题缺陷、以及冲压工艺设计和冲压模具设计试模阶段,帮助工程师尽早解决这些问题...

FormingSuiteProfessional辉煌成功背后的求解器引擎是一步法计算求解器CHIone-step )、隐性增量求解器FIT(Finite IncrementTechnology-implicit solver )和显式增量求解器LS-DYNA(explicit incremental analysis)


软件模块

u  Product  Design

ü  FASTBLANK-坯料展开计算

ü  FASTFORM  -冲压成形性快速分析

ü  FASTFORM  advanced-高级冲压成形性快速分析

u  Blank  Nest Design

ü  BLANKNEST--坯料排样计算

ü  PROGNEST-级进模排样计算

ü  STIPNEST-带料排样计算

u  Cost  estimating

ü  COSTOPTIMIZER-成本优化

ü  COSTOPTIMIZER  Advanced-高级成本优化

u  Process  Planning

ü  PROCESS  PLANNER-工艺流程规划

u  Tooling  Design

ü  FASTFORM  MultiStage-多工序冲压成形分析

ü  FAST  incremental-全模具精确冲压分析

ü   Dynavista-模面设计

u   基于CATIA环境下的软件

ü  CATBLANK-坯料展开

ü  CATFLANGE-翻边设计

ü  CATSTAMP-拉延分析

ü  CATFORM-成形分析

ü  CATNEST-坯料排样

ü  CATPROGNEST-级进模坯料排样

ü  CATIA  COSTOPTIMIZER-成本优化

ü  CATIA  COSTOPTIMIZER Advanced-高级成本优化

ü  Dynavista-模面设计

u   基于SOLIDWORK环境下软件

ü  BLANKWORKS

u   基于PRO/E环境下软件

ü  Fastblank_Proe

u   第三方模具设计分析软件Dynavista

ü  DynavistaDieface-模面设计

ü  DynavistaFillet-模具圆角设计

ü  DynavistaShaper-模具三维几何设计

ü   DynavistaDieStructure-模具结构设计



FASTFORM®Advanced冲压成形性快速分析

冲压成形性快速分析高级软件FASTFORM Advanced(FORMABILITYANALYSIS SOFTWAREFFA) FTI冲压成形性分析中的高端产品,是最具特色的冲压成形分析软件。FASTFORM®Advanced提供了针对冲压件、压料面和模面设计过程中的冲压成形性的快速分析计算与评估。

FFA在确保优化求解精度的基础上,几分钟内即可处理冲压件的成形性问题分析,使用户在冲压产品生命周期的早期实施产品方案的变更,从而最终为公司每年节省数百万美元的产品方案变更成本。软件的建模分析基于冲压件几何或完整模具几何上,分析计算早期的冲压可行性。冲压成形性分析结果考虑冲压件或冲压模具的几何形状,以及考虑材料性能、摩擦、压料面、模具工艺补充面、压边力、压力垫块压力、压延筋和焊接拼焊板等因素。

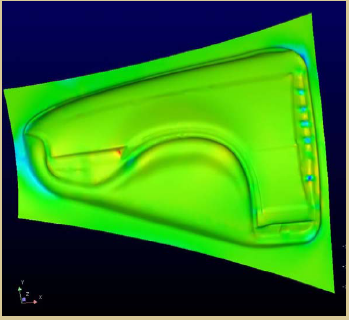

                         FFA快速精确的冲压成形性分析评估

n  精确实现冲压虚拟试模验证,从冲压件到冲压模具设计过程。

n  几分钟内即可处理冲压件的成形性问题分析

n  评估消除财务风险,通过冲压件产品和工艺过程的问题前置分析。

n  快速易用的冲压成形性分析计算,分析评估在冲压件、压料面和模面设计阶段的成形性问题

n  缩短产品研制周期,降低了设计、制造成本,提高了设计、制造效率和质量




FASTFORM®MultiStage多工序冲压成形性快速分析

多工序冲压可行性分析软件FASTFORM MultiStageMULTISTAGE FORMABILITYANALYSIS SOFTWARE)主要用于评估和验证多工序冲压制件的冲压成形性分析。


FFM快速精确的冲压多工序成形性分析评估

FASTFORM®Multistage采用新的有限增量技术(Finite IncrementTechnology)隐式求解技术,采用增量求解的详细过程分析的专长能力,融合快速分析技术,快速确定冲压坯料板材的几何形状,提供涉及冲压多工步成形过程分析的必要工具。对于设计多工步中间成形过程的切边线同时,应变轨迹实现从一个工步到下一个工步的跟踪功能。该解决方案在两个方向上执行跟踪材料运动,其后通过载荷导致应变前进的过程进行分析计算。



输入每一个工序的CAD几何

n  采用新的求解器技术,对于涉及多工步冲压成形问题,提供了必要的成形过程分析工具。

n  材料变形应变轨迹累积计算,从一个工序到下一个工序的继承前工序的结果,同时考虑中间成形工序的板材轮廓线设计。

n  工艺工程师和模具设计师的理想工具。

n  迭代求解计算考虑中间几何形状、毛坯尺寸大小、毛坯的位置和不同冲压工序的成形条件。


FASTincremental冲压显示增量精密分析

模具的自动抽取分离

FASTincremental是一个用户友好的增量分析解决方案,采用强大的历经业界证明的显式增量LS-DYNA求解器为用户提供详细的虚拟试模过程,无需丰富的有限元分析背景。


它提供许多新的先进功能(如自动计算板料大小、形状和位置,自动工艺参数设置,自动模具模面提取功能,和自动压料面生成),帮助工程师完成详细的虚拟试模工作。

INCREMENTALANALYSIS SOFTWARE

n  采用显示增量仿真求解器的强大工具,完成最终产品模具设计和工艺验证。

n  集成于FormingSuite导航工作台参数设置和工艺流程过程中,大大节省板材设计开发时间。

n  能够识别在冲压制造过程中,潜在的材料拉裂、起皱和变薄等问题。

n  从一个冲压件几何模型,自动提取分离模具几何模型。


BLANKNEST坯料排样功能软件

BLANKNEST是功能强大的、专门在金属卷材上进行坯料排样设计的排样软件。它会自动计算出基于金属卷材宽度和步距限制的最佳排样布局,以优化材料利用率。

BLANKNEST通过坯料几何排样确定最佳材料使用效率和成本:

n  自动排料采用单联和双联布局,达到最佳材料利用率

n  快速和准确地估计用户的材料需求

n  快速评估多个排料方案

n  准确判断每个坯料的总成本

n  相同的排样布局中可以考虑多种落料模形状的材料使用率

CostOptimizer Advanced板料成本评估优化软件

CostOptimizer AdvancedMATERIAL COST ESTIMATIONSOFTWARE)板料成本评估优化软件,运算极快的求解器(基本所有的任务都能在五分钟内给出结果),可为模具设计提供依据。

COSTOPTAD 为客户提供了快速准确的冲压成形性验证、坯料几何形状设计和金属卷材排样设计的方法,并确定产品设计的变更导致的重要原材料成本的降低。该软件先进的功能使得它非常适合于产品和工艺工程师,以及购买者包括冲压件产品规划师,成本估价师和客户经理等。

n  确定产品设计变更,以期提高材料的利用率和降低生产成本

n  准确地确定每个板材的总材料成本

n  清晰分析确定冲压件和模面几何的拉裂、起皱和变薄条件

n  评估多种材料利用率的优化生产方案

n  最大限度地缩短进入市场的时间,降低下游产品设计更改

CATBLANK基于CATIA环境下的板料预测分析

BLANKPREDICTION SOFTWARE-BasedCAAV5Module

n  无论是简单和复杂冲压件几何,皆可实现快速而准确的坯料几何形状设计。

n  降低材料成本和试模次数。

n  准确计算材料的变薄和聚积增厚起皱的工况条件。

n  自动生成用于产品报价和评估的报告。

精确的毛坯板材几何形状设计和2D3D板材上冲压件孔洞位置映射计算

CATFLANGE基于CATIA环境下的翻边展开计算

FLANGEUNFOLDING SOFTWARE

n  快速准确地展开复杂几何模型翻边并展平个别几何特征去处理中间几何模型。

n  对于级进模可以快速地进行带料布局设计。

n  针对多工序成形工艺过程,准确地计算毛坯几何形状。

n  考虑材料的拉延、变薄和聚集起皱条件,以确保精确的展开几何创建生成。

快速精确展开几何模型

  典型客户

FormingSuite是基于有限元技术的钣金冲压成形专业数值模拟软件,在航空航天、汽车摩托车及零配件、船舶、铁道车辆、家用电器、钢材公司、模具行业等方面得到了广泛应用,全球众多的用户借助它大大降低了设计、制造成本,提高了设计、制造效率和质量,缩短了产品研制周期。

大众汽车(VW),日产汽车(NISSAN),奔驰汽车(MERCEDES), 宝马汽车(BMW),沃尔沃汽车(VOLVO), 福特汽车(FORD),克莱斯勒汽车公司(CHRYSLER), 路虎汽车(Land Rover), 福莱纳卡车(FreightlinerTrucks), 菲亚特汽车(Turk Automobile Fabrikasi A.S Fiat),美国江森自控公司(Johnson Controls),伍德斯托克冲压(WoodstockStampings),斯帕坦堡钢铁(Spartanburg Steel),精密设计公司(ADD),Miric Industries,本田汽车HONDA,奥克利钢铁工业Oakley Industries,MetalurgicaNakayone,美国液压成形公司HYDROFORM USA,Bruning Tecnometal,英国汉普森航空Hampson Aerospace,杜朗汽车系统公司(DURA AutomotiveSystems Inc)…
