VIRFAC发布革新性版本1.3

       GEONX公司经过将近1年时间的开发，于4月1日发布VIRFAC革新性版本1.3。此版本中除了更新原有的瞬态焊接，机加工模块之外，新增加了焊接装配模块、焊接快速变形分析模块、热处理模块及多工艺耦合功能。

Virfac 1.3 更新内容

主要更新

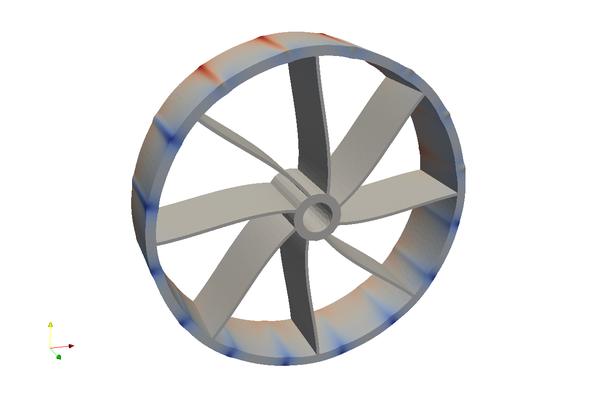

Virfac/Scheduler 是一个焊接分析的新模块。此模块基于固有应变法，适用于大零件多焊道的焊接装配变形预测。基于local-global模型，local问题采用Virfac/Designer瞬态热-相变-应力耦合方法。Virfac Morfeo输出局部模型的塑性应变。之后导入到Virfac/Scheduler作为固有应变加载到相应的焊缝上。每一个焊缝也可以分成不同的部分施加不同的固有应变。global问题使用弹性材料计算零件的变形。焊接顺序的影响可以考虑在内。

Virfac/Mega 是一个焊接分析的新模块。此模块使用日本JSOL.lt公司的JWELD求解器，使用户可以预测或模拟各种焊接结构的装配变形，包括简单的焊接接头和多焊缝的结构。JWELD是一个专门用于壳网格非线性有限元求解器。Virfac/Mega与JSOL的固有应变数据库有接口，数据库中存储基于实验或详细计算数据的焊接模型。Virfac/Mega提供了非常快速的焊接变形预测工具，适用于大结构，多焊缝的焊接顺序优化。

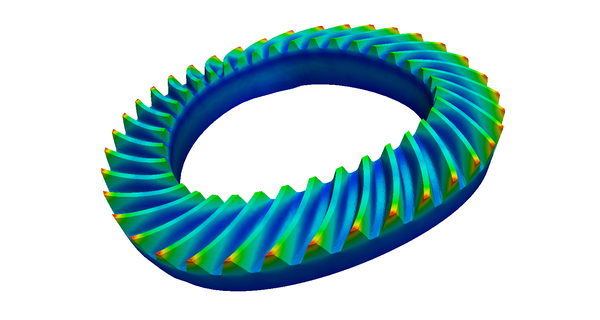

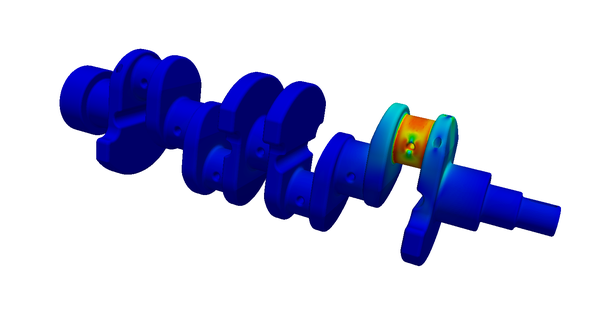

Virfac/Heat Treatment 是一个专门的热处理模块。这个模块可以使用户模拟复杂零件的加热，冷却，退火和淬火等热处理工艺。另外，提供了一个非常快速的渗碳计算模型，计算之后的结果可以用于计算含有碳元素材料相变引起的塑性应变。

Virfac/Machining Direct为用户提供了一个机加工快速计算模块，计算由于移除材料引起的释放内应力造成的材料变形。

Multiple processes workflow. Virfac现在可以通过一种非常简单和清晰的方式耦合考虑多种工艺，每个分析都可以集成之前工艺的模拟数据。

Metallurgy modelling. Virfac使用了全新的材料数据库，提供了一个完整体系的相变模型。目前提供了两种模型可用：弱耦合与强耦合。在弱耦合中，相变和结果塑性应变都被计算，但是材料属性未变。在强耦合中，材料属性取决于材料金相的体积分数。也可以定义材料属性随合金元素的含量变化。相变模型可以用于Virfac/Designer和Virfac/HeatTreatment模块。

New sequencing. Virfac推出了一个新的顺序管理的用户界面，用于焊接，机加工和边界条件管理。在管理界面上可以通过简单的拖动来轻松设置边界条件和焊接顺序。对于焊接来讲，这个焊接机器人的概念可以使我们对焊接顺序进行直观的规划。

Hybrid grid meshing. 提供了一个新的混合网格生成功能，可以生成包括六面体，五面体和四面体的缓和网格。这项技术同时提供了表面层网格划分用于薄板的热处理工艺分析。

细节改进

 单位系统可以再创建工程的时候自定义。

新的CAD工具：

o 旋转CAD模型

o 生成一个简单的CAD模型（长方体，圆锥，圆筒，球体）。

o 从另外一个CAD模型提取一个局部CAD模型，对于Virfac/Scheduler模块非常有用。

o 改变CAD模型法向

o 合并所有的体

o 距离测量

创建多个工件和夹具操作更为简单

改进焊缝几何生成，更为稳定

自动侦测CAD边用于焊缝轨迹定义

工件和焊缝材料定义更为方便

新的弹粘塑性模型

当创建焊缝几何时自动定义焊缝

焊接方向显示

热源定义转移到顺序管理器界面

焊缝几何与焊接定义全同步

改进建立CAD面的边界条件的用户界面

改进网格生成的鲁棒性，使用新的控制参数来处理未清理的几何

网格能够截面显示内部细节

耦合分析功能，在求解管理器的进行数据传递

可以直接查看后处理结果，如残余应力和塑性应变
