Virfac焊接及虚拟加工研讨会圆满成功

 5月26日，北京创联智软科技有限公司与比利时的Geonx公司在北京联合举办的Virfac焊接及虚拟加工研讨会取得圆满成功。本次研讨会邀请了来自全国各地的二十多家企业单位的技术专家和工程师，还有国内10多家高校的教授，硕士及博士生参加。

 与会者对virfac的焊接及相关机加工，裂纹扩展模块等都表现了极大的兴趣，尤其是对virfac的设计理念和系统的操作便捷性和并行计算效率，也希望能会后试用此软件。

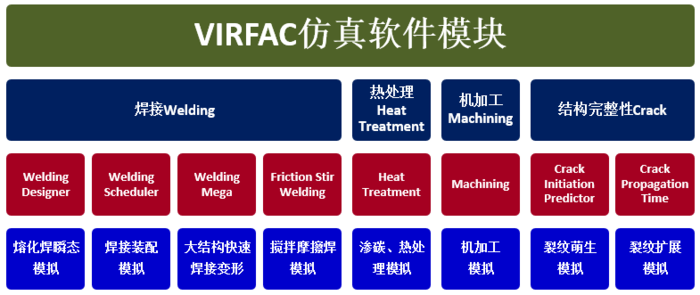

Virfac软件模块介绍

一、瞬态焊接模块VIRFAC Welding Designer

VIRFAC Welding Designer建立了瞬态数值模型应对不同的焊接工艺。热机械问题的模拟能够让用户准确预测焊接工艺过程中和结束后的残余应力水平和变形。能够通过修改夹具系统及焊接顺序优化焊接工艺，改进设计而无需做大量的试验工作。得益于VIRFAC的并行求解器能力，在合理时间内给出准确结果。可以直接在CAD模型上定义焊接轨迹，可以轻松定义复杂及多条焊接路径。这些焊接特征通过VIRFAC友好的图形用户界面可以轻松进行定义。

二、焊接装配模块VIRFAC　Welding Scheduler

此模块适用于复杂零件多焊焊缝的焊接装配变形预测。基于Local-Global模型，Local问题采用Welding Designer进行瞬态热-相变-机械耦合方法，输出局部模型的塑性应变。之后Welding Scheduler把结果加载到相应的焊缝上。每一个焊缝也可以分成多个部分施加不同的焊缝应变结果。Global问题使用弹性材料计算零件的变形。可以考虑焊接顺序和装夹条件对焊接装配造成的影响。

三、快速焊接变形模块VIRFAC　Welding Mega

此模块集成了日本JSOL.lt公司的JWELD求解器，使用户可以预测或模拟各种板类焊接结构的装配变形，包括从简单的焊接接头到多焊缝结构。JWELD是一个专门用于壳网格非线性有限元的求解器。Welding Mega提供了与JSOL的固有应变数据库的接口，数据库中存储有大量基于实验或详细计算数据的焊接接头模型。Welding Mega提供了非常快速的焊接变形预测工具，适用于大结构，多焊缝的结构件焊接顺序优化。

四、搅拌摩擦焊模块VIRFAC　Friction Stir Welding

VIRFAC Friction Stir Welding提供搅拌摩擦焊（FSW）工艺仿真功能。使用局部热-流体有限元模型来准确预测围绕搅拌头的温度循环和应变率。使用稳态及瞬态热流模型，能够轻松模拟搅拌头附近复杂几何模型的流动及温度场。这个模型的主要优势是排除了从搅拌摩擦焊试验测量热输入的需求。这个模型还可用于仿真搅拌摩擦点焊（FSSW）工艺。

五、热处理模块VIRFAC　Heat Treatment

专门的热处理模块。这个模块可以使用户模拟复杂零件的加热，冷却，退火和淬火等热处理工艺。另外，提供了一个快速的渗碳计算模型，计算之后可以用于计算含有不同碳元素含量材料的热处理过程。

Ø 渗碳

Ø 加热，冷却，退火、回火和淬火

Ø 局部淬火

Ø 零件变形

Ø 相变计算

六、机加工模块VIRFAC　Machining

一个原创的高效算法使得VIRFAC Machining仿真多道机加工过程。机加过程最重要的变形来源是上游工艺产生的应力释放。为计算准确，考虑整个多道机加顺序是十分关键的。使用level-set（水平集）方法用于表示每个路径，因此工件表面网格可以独立于切削表面。这相对传统有限元方法是一个巨大的优势，因为传统有限元方法在每个机加步骤需要大量的网格重划分操作。这种方法保证切削路径定义在初始未变形结构上，而下一道切削模拟考虑工件的变形。

七、结构完整性模块VIRFAC　Crack

VIRFAC crack是第一个采用扩展有限元方法（XFEM）能够全自动执行工业三维复杂结构疲劳裂纹扩展仿真的商业软件。通过level-set功能可以在复杂模型中轻松引入裂纹。轻松获得准确的应力强度因子并用于评估部件的结构完整性。适当的level-set更新功能及扩展法则用于在网格中自由裂纹的扩展，自动处理拓扑变化。VIRFAC crack无需手工干预，可以帮助工程师在设计阶段或临界服役失效调查中作出关键决策。与VIRFAC其他特征模块进行耦合，裂纹模块还能够在制造缺陷的分析中起到关键作用。
