QForm 12 锻造憋气缺陷模拟

锻造憋气缺陷是指在金属塑性成形过程中，模具型腔内的气体无法及时排出，导致金属流无法完全填充型腔，从而在锻件中形成未充满区域或气孔等缺陷。‌

QForm 12 新增了锻造憋气缺陷计算功能，可以考虑滞留气体的气压并计算由此导致的未充满缺陷。

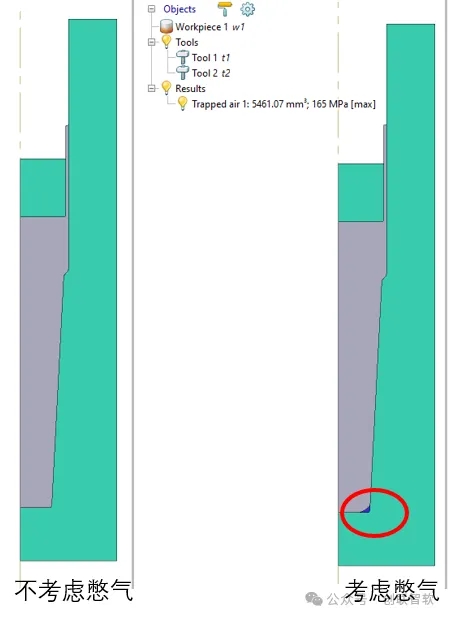

QForm 锻造模拟结果（考虑憋气时可以计算由于憋气导致的未充满缺陷）

应用案例

锻件材料为6060铝合金

铝锻件上部在锻造后存在未充满缺陷

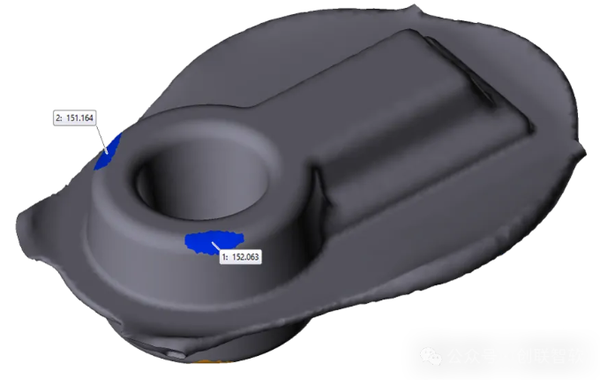

通过QForm模拟，可以计算得到憋气的气压达到了152MPa

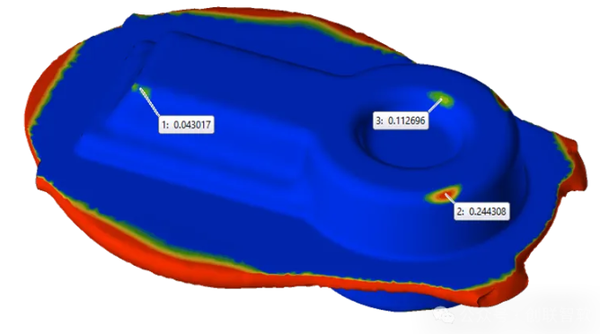

到模具表面的距离（mm）

锻件底部未充满

到模具表面的距离（mm）

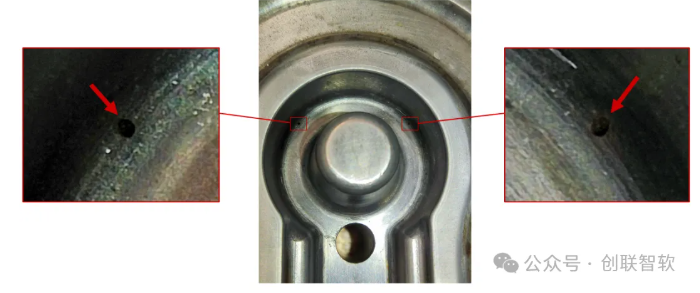

在模具对应位置增加排气孔

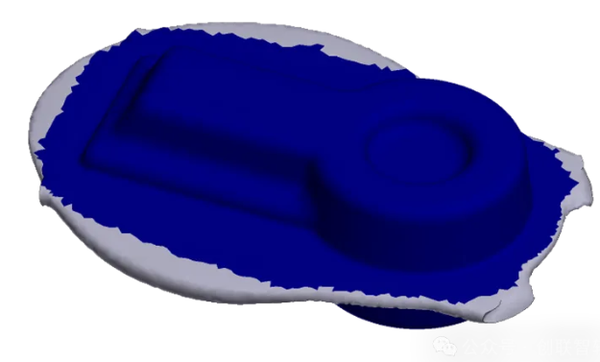

与模具接触（蓝色表示与模具接触）

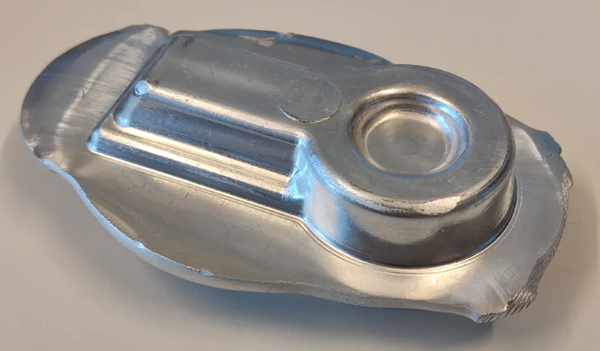

锻件照片，无缺陷

与模具接触（蓝色表示与模具接触）

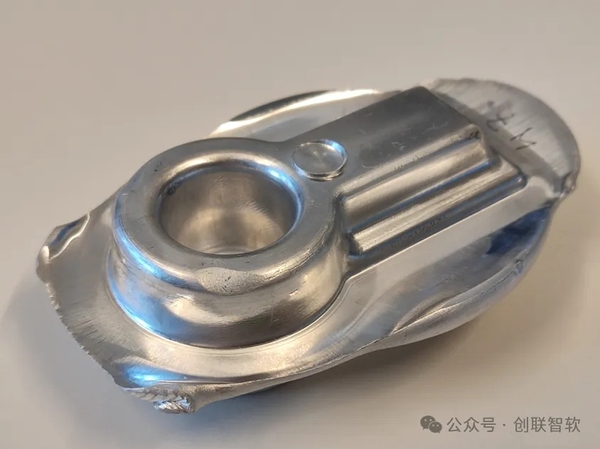

锻件照片，无缺陷

增加排气孔后，模拟及实验结果均显示，锻件已经充满。
