型材挤压模具建模软件

型材挤压模具建模软件

产品详情

QForm-Extrusion Die Designer (QExDD)是自动3D建模软件,专门针对空心和实心铝型材的上模,下模,和模具组合体。通过这个软件的帮助,模具组合体的实体模型可以使用特别的参数设计工具参数化快速生成。设计几何和模型基本尺寸的用户来控制设计过程。系统可以自动快速建模,相比传统的建模方法可以加快几倍的速度。通过把日常工作的一部分变为自动化,用户可以集中更多的精力用于重要的工作。模具设计系统提供了高质量的实体模型,可以直接用于QForm-Extrusion模拟软件。这也使得模拟和模具设计分析更快更高效。如果分析显示材料流动问题,模具设计的任何改变都可以快速执行并通过模拟重复测试。

同时软件也提供了多种几何建模软件的接口,可以导入外部模型进行编辑。

QExDD 1.png

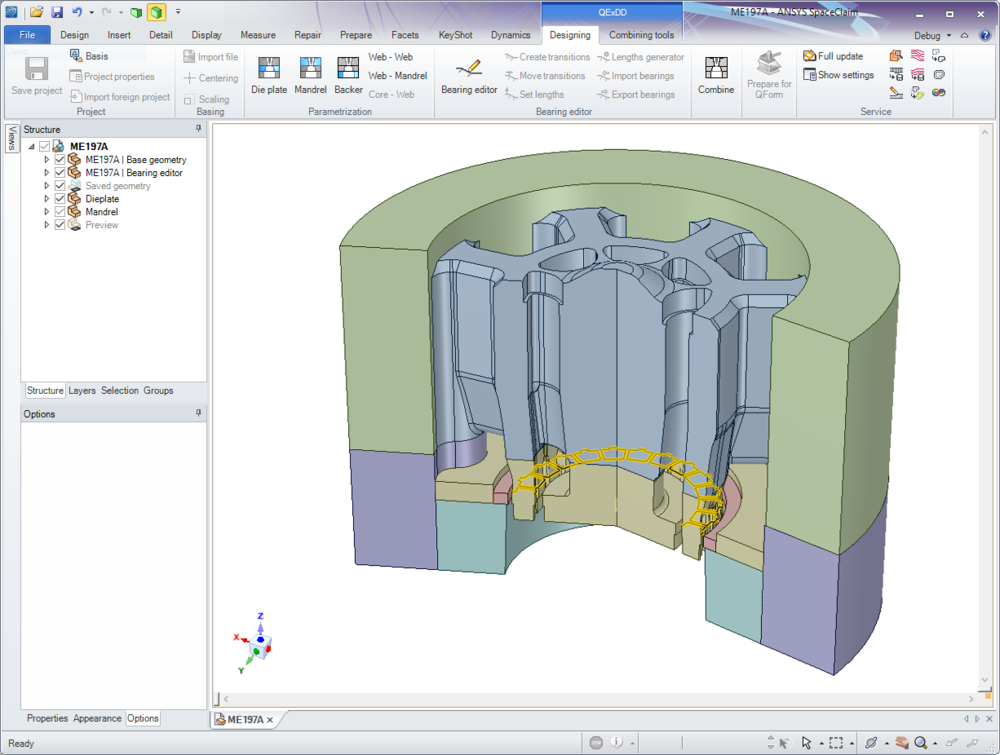

QEXDD参数化建模

QExDD 2.png

QExDD中的工作带编辑器


QExDD 特点:

  • 快速并精确的参数化建模

  • 特殊的工作带编辑器快速编辑工作带

  • 生成高精度的实体模型,可以直接用于QForm-Extrusion挤压模拟


QExDD 是流行的CAD软件SpaceClaim的嵌入式模块,SpaceClaim本身基于高效的新奇的直接建模技术。因此,QExDD和QForm Extrusion的联合显著增加了模具设计的生产力和模具修改的虚拟评估的需要。
